D3714-R1 mSTX Kontron

Katalógusszám: F5120-V181

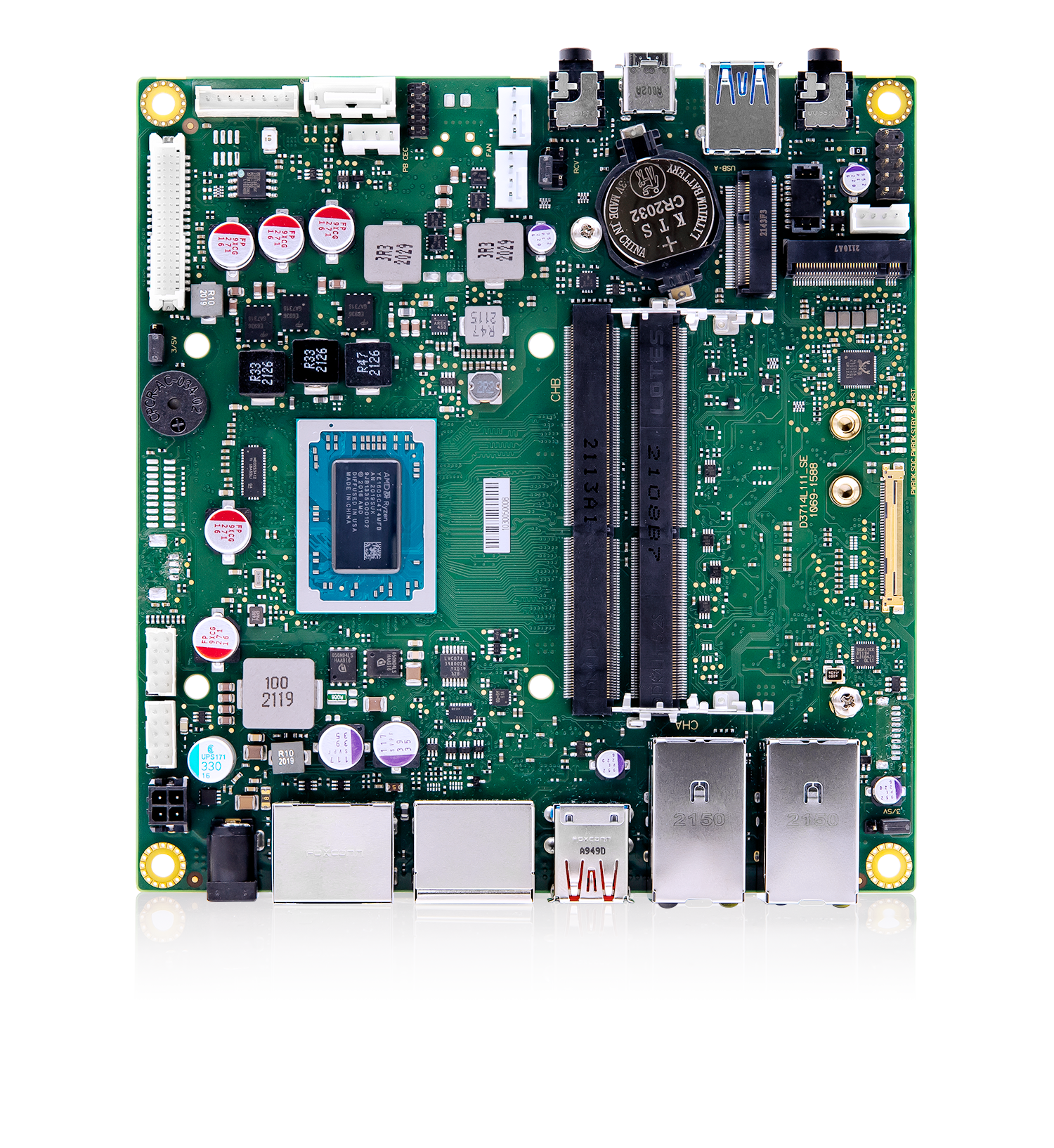

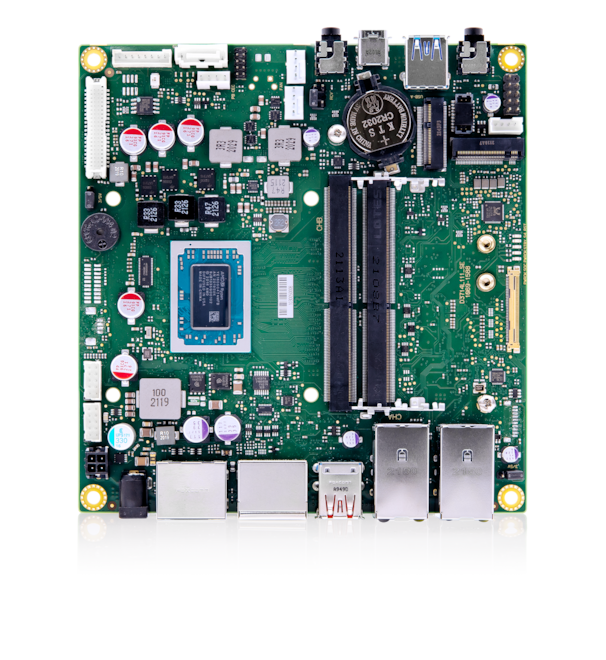

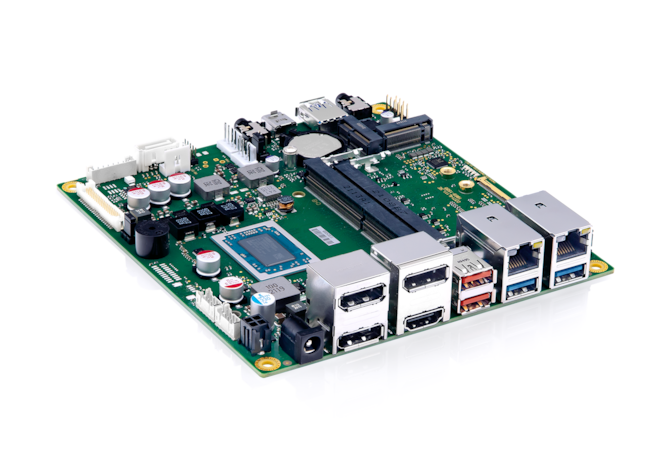

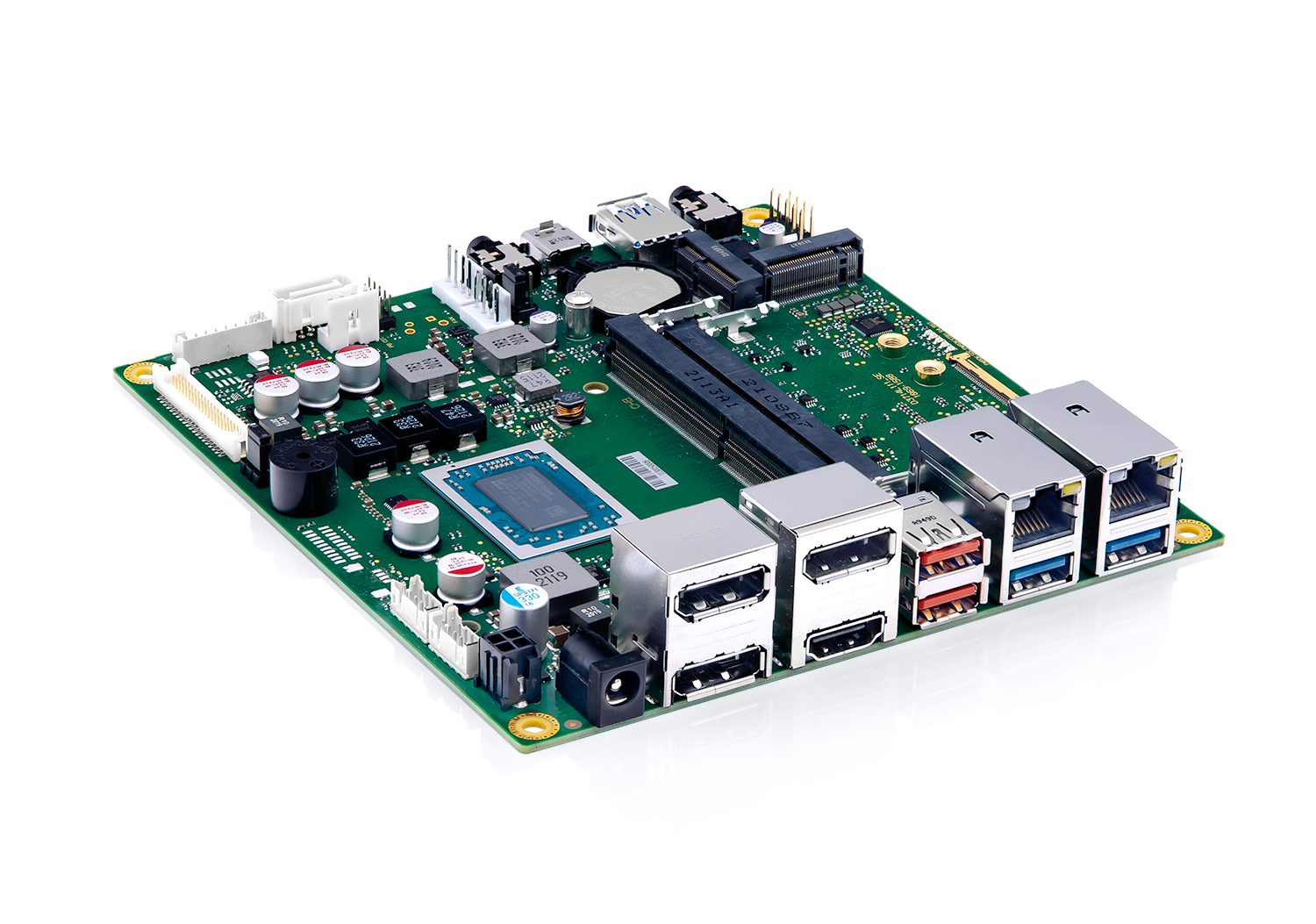

A D3714-R1 egy ipari alaplap a Kontron gyártótól. Ez egy mSTX alaplap AMD R1102G CPU-val. Felhasználás: kaszinó játékautomaták, orvosi kijelzők.

mini-STX, Ryzen R1102G
DDR4 2400, Radeon Vega
2x kijelző, 2x LAN, 2x COM
Ventilátor nélküli -10-50C

Datasheet
shop_card_availability_description_available
Érdeklődés

Termék paraméterek

Gyártó KONTRON
Videó kimenet HDMI, DisplayPort, LVDS, eDP
SATA 1x
Támogatott rendszer Linux, Windows
Audio Mikrofon bemenet, Audio kimenet
Tárolótípus M.2 SSD PCIe, Key-M, M.2 PCIe, Key-E
Bemeneti feszültség DC 12-28V
Üzemi hőmérséklet -10~60°C
Méretek (H x Sz x M) 140 x 148mm
Market Industrial mainboard
Form Factor Mini STX
Power Input DC Power Supply 12-28V
Processor AMD R1102G Dual-Core 1.2/2.6 GHz (6W TDP)

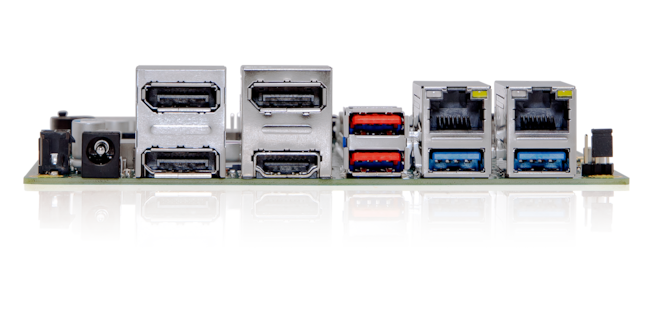

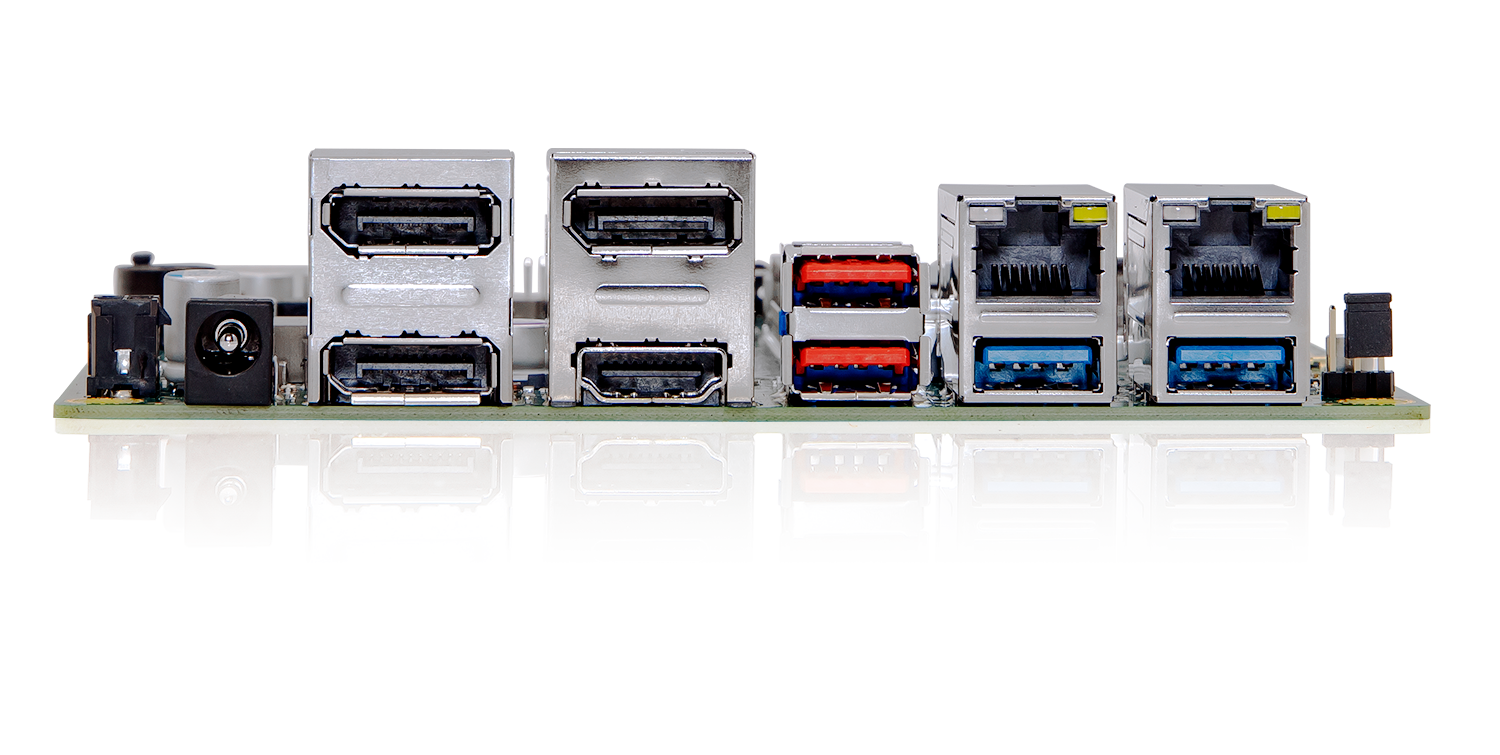

LAN/USB/COM 2x RJ45, 4x USB 3.1 Gen1 (1x Type-C), 2x USB 3.1 Gen2, 2x USB 2.0 (opt.), 2x COM (opt.)
Rozhraní 1x SATA III 6Gb/s, 1x M.2 SSD Key-M (2280/2242/2230), 1x M.2 Key-E (2230)
Rozměry 140 x 148mm
Provozní teplota -10-60 °C
Typ paměti DDR4-2400
DDR SO-DIMM

Processzor:

  • AMD Ryzen™ Embedded R1102G Dual-Core 1.2 GHz (alap órajel) / 2.6 GHz (turbó órajel), 6W TDP

Grafikus vezérlés:

  • AMD Radeon™ Vega Graphics @1.0GHz, 3x számítási egység
  • akár 2 kijelző
  • 1x DPP V1.4, DP++ támogatással
  • 1x HDMI V2.0b
  • 1x beágyazott DP (eDP V1.3; 4K felbontás támogatása)
  • 1x Dual-Channel 24 bites LVDS

Memória:

  • DDR4 2400 SDRAM
  • 1x SO-DIMM foglalat, max. 16GB



Főbb tulajdonságok:

  • A következő max. kijelzőkombinációk támogatottak: 1x LVDS + 1x eDP // 1x HDMI + 1x LVDS // 1x HDMI + 1x eDP // 1x DPP + 1x HDMI
  • HD Audio (Realtek ALC256) az alaplapon
  • Dual GbE LAN az alaplapon
  • 1x RS232/422/485 (tűsoron keresztül); 1x RS232 (tűsoron keresztül)
  • GPIO (tűsoron keresztül)
  • Integrált AMD TPM V2.0 az alaplapon
  • Ventilátor nélküli működésre tervezve -10°C - 50°C között (-10°C - 60°C kényszerített hűtéssel)
  • 3 szintű HW Watchdog az alaplapon (BIOS POST/BIOS Boot/OS)
  • Külső/belső DC-In (DC Jack/4-tűs Micro-Fit) DC bemenet 12 V vagy 19-28 V, max. 5 A/65 W (külső DC-In), max. 8 A/100 W (belső DC-In)

Felhasználás:

  • Kaszinó játékautomaták, ipari számítógépek, orvosi kijelzők

Ajánlott kiegészítők:

  • Aktív hűtő
  • Passzív hűtő
  • Alacsony profilú aktív hűtő
